一、引言：干扰的本质与“猪尾巴”的隐蔽性

汽车自动化生产线集成了大量机器人、变频焊机、伺服驱动器和高速通讯网络，构成了一个高强度电磁环境。焊枪起弧瞬间的浪涌电流、伺服电机加减速时的能量冲击、高频逆变器的高速开关动作，无时无刻不在向周围空间辐射电磁能量。在这样的背景下，产线干扰问题的根源往往不在于设备本身，而在于信号传输路径的完整性被破坏。线缆屏蔽层作为电磁防护的“最后一道防线”，一旦处理不当，整条产线的通讯稳定性都将面临严峻考验。

其中，“猪尾巴效应”——即电缆屏蔽层处理不当导致的性能退化——是最常见却最容易被忽视的干扰诱因之一。许多现场维护人员甚至意识不到，自己看似“随手”的一个接线动作，正在悄然构筑一个寄生天线。本文将系统阐述汽车生产线干扰的典型表现、“猪尾巴效应”的形成机理与危害，并提出从预防到解决的全链条策略。

二、汽车产线干扰的典型场景与机理

​汽车生产车间的电磁干扰主要通过两种路径影响设备运行：一是空间辐射耦合，干扰信号通过机壳缝隙或非屏蔽线缆直接进入信号回路；二是线束传导耦合，干扰通过线缆传导至端口，进而影响敏感信号。在实际生产中，不同工位呈现出各具特色的干扰特征：

​伟大的故事适合每个人，即使只写给一个人。如果您试图在写作时考虑到广泛的普通读者，您的故事听起来会很假，而且缺乏情感。没有人会感兴趣。为一个人写。如果对一个人来说是真的，那么对其他人来说也是真的。

• 焊装车间：大电流焊机通断时产生强瞬态电磁场，耦合至Profibus-DP、Profinet等通讯总线，导致偶发性通讯中断、报文校验错误，甚至引发CPU停机。此类故障具有极强的随机性，往往在产能爬坡的关键时刻突然爆发，排查难度极大。
• 喷涂/涂胶工位：传感器感应面被焊渣或胶料污染，导致检测失灵；同时，变频器谐波通过电源线传导，干扰附近敏感设备。这类问题常被误判为传感器硬件故障，更换备件后故障依旧，造成备件和工时的双重浪费。
• 总装线：RFID读取因电磁干扰出现临时性误报，影响物料追溯和工位防错系统。在混流生产模式下，漏读或误读直接导致车型信息错乱，可能引发严重的质量事故。

上述干扰场景的表象各不相同，但追根溯源，往往都能在信号传输链路中找到一个共同的薄弱环节——屏蔽层处理工艺。

三、“猪尾巴效应”：机理、量化风险与典型错误

​所谓“猪尾巴效应”，指在连接屏蔽电缆时，将屏蔽层的金属编织网拧成一股细长的“辫子”状，单独压接到端子上或搭铁，而非与连接器形成360°完整搭接。这种看似“整洁”的接线方式，实则对信号完整性构成了致命威胁。

3.1 失效机理

屏蔽电缆的屏蔽效能依赖于屏蔽层为共模干扰电流提供低阻抗回流路径，并通过屏蔽层与芯线的对称结构抵消外部磁场。当屏蔽层被拧成“猪尾巴”后，这一精心设计的电磁平衡被彻底打破：

• 阻抗剧增：高频下（30MHz以上），细长的“猪尾巴”产生显著电感效应。理论上，1cm长的猪尾巴大约引入10nH的电感，在100MHz频率下阻抗约为6Ω，而理想的360°搭接接触阻抗仅为数百微欧。屏蔽层不再低阻抗，干扰无法有效泄放。
• 对称性破坏：屏蔽层与芯线的电磁对称关系被打破，双绞线精心设计的磁场抵消能力大幅下降，差模信号转化出共模分量，干扰抑制比（S/I）明显恶化。
• 天线效应：高阻抗的“猪尾巴”将屏蔽层收集的干扰能量辐射出去，反而成为新的干扰源，污染周边信号线。一根3cm的猪尾巴就是一个工作频带覆盖数十至数百MHz的宽带天线，持续向周围空间发射噪声。

3.2 量化风险

工程经验给出了直观的风险评估：猪尾巴越长，电磁兼容风险越大，ESD防护能力下降越明显。

“猪尾巴”长度	电磁兼容风险	典型ESD防护能力影响
0 cm（360°搭接）	无风险	可达15kV
1 cm	约30%风险	降至约4kV
3 cm	约50%风险	仅约2kV

由此可见，仅1厘米长的“猪尾巴”就可能带来显著的EMI隐患，而3厘米以上的处理方式在恶劣电磁环境中几乎必然引发通讯故障。这一数据亦说明，屏蔽层处理不是“差不多就行”的粗活，而是需要精确控制的关键工艺。

3.3 汽车产线中的典型错误

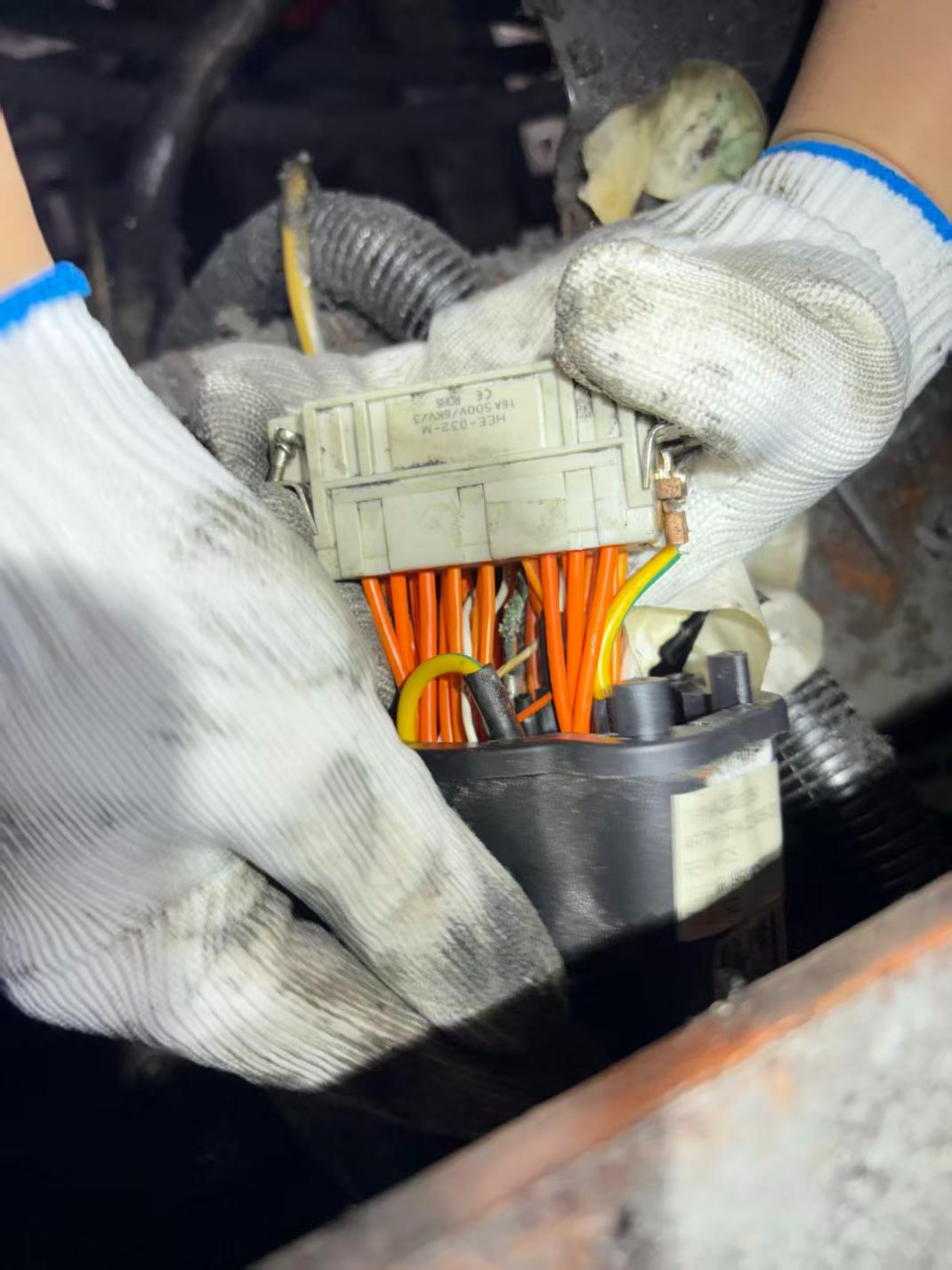

• 操作误区：维修或接线人员为图方便，将通讯电缆屏蔽层剥出过长（如3-5cm），拧成一股后压接在接地端子上。这种“辫子”在视觉上似乎无可厚非，甚至在部分电工培训教材中仍被当作标准做法，但在高速通讯场景下却是一个定时炸弹。

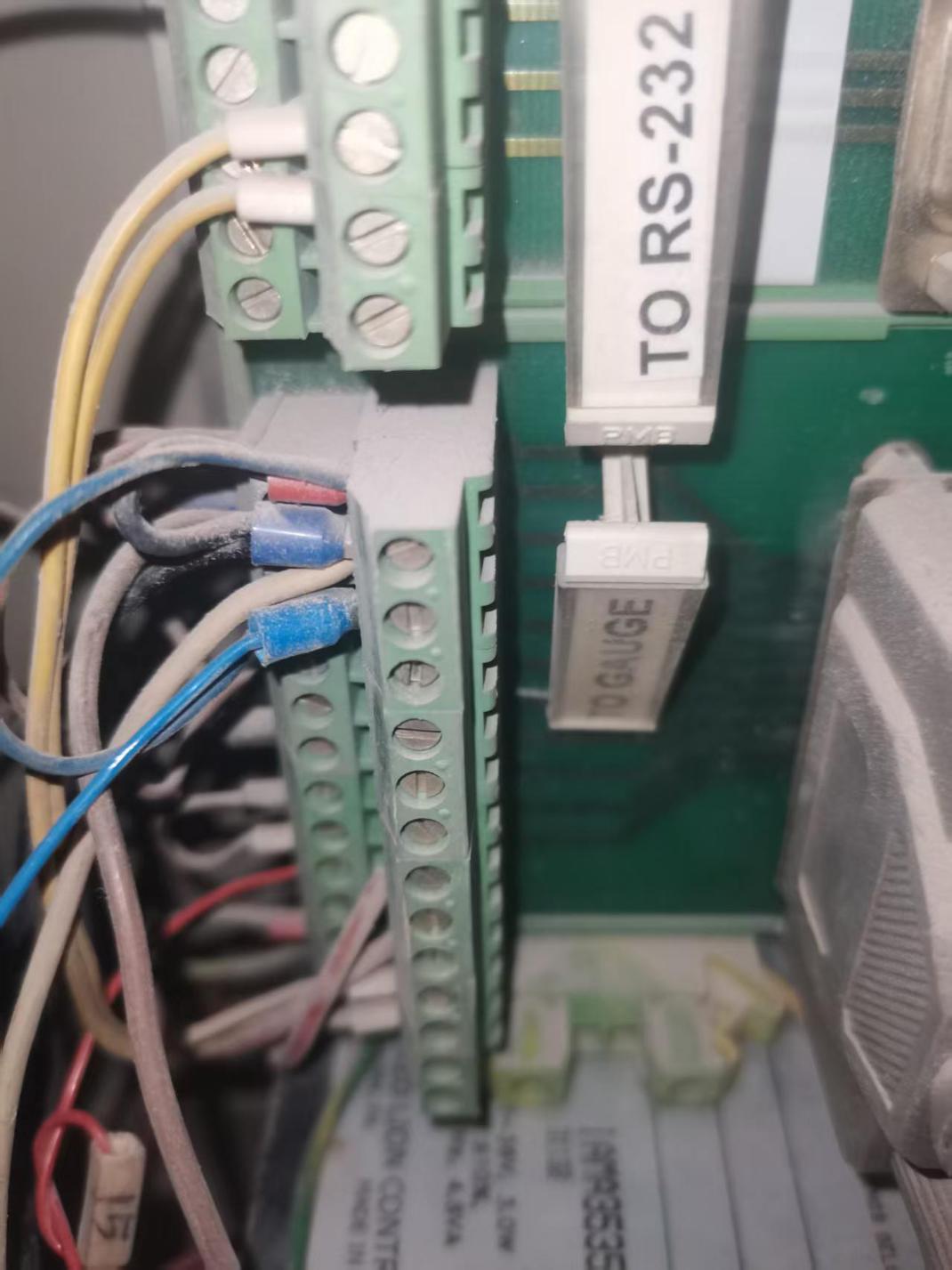

• 忽视终端处理：双绞线在电缆末端“随便弄一下”，破坏了屏蔽和绞距的连续性，前功尽弃。许多现场故障排查中，问题恰恰出自电缆末端的非规范处理，而非中间段。

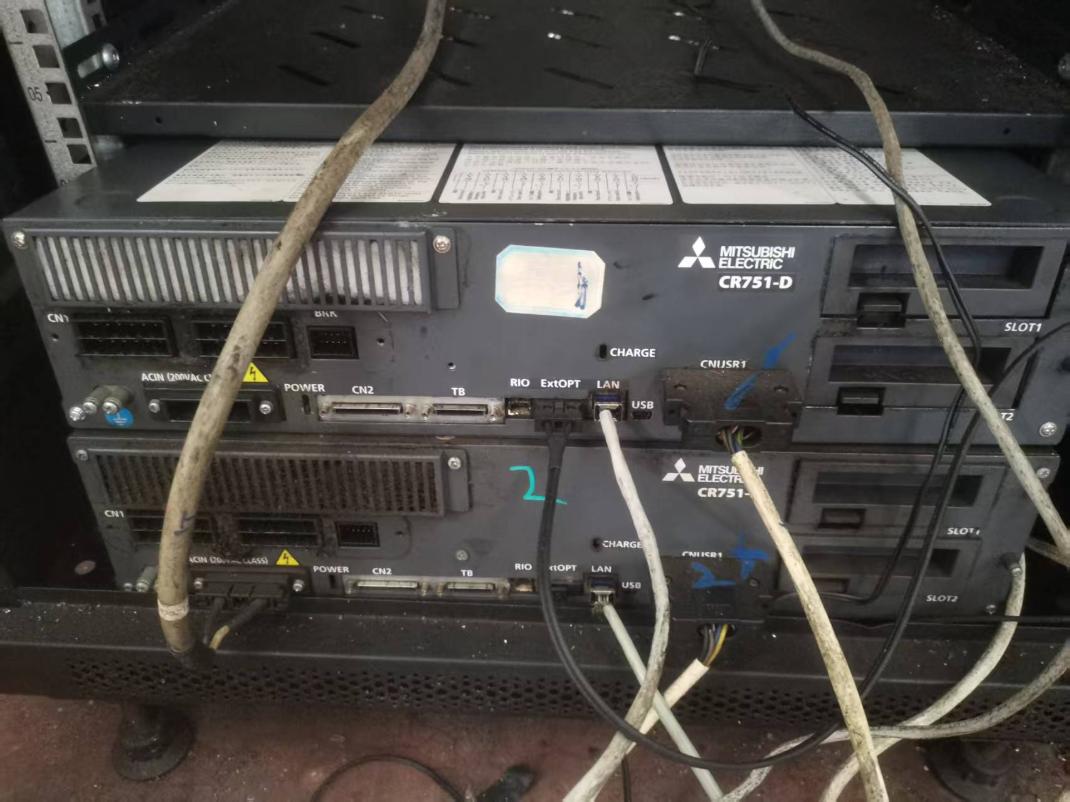

• DP/Profinet接头处理不当：未将屏蔽层可靠压在接头金属壳体内，导致屏蔽层未能与设备壳体形成360°搭接。现场检查时常发现，接头内金属夹与屏蔽层之间夹有绝缘层或污物，看似接好了，实际是绝缘隔离。

四、系统性预防策略：从设计到安装

优秀的EMC性能是设计出来的，而非测试后整改出来的。预防“猪尾巴效应”及相关干扰应从以下维度入手，从源头建立免疫屏障：

4.1 整车与产线级EMC架构规划

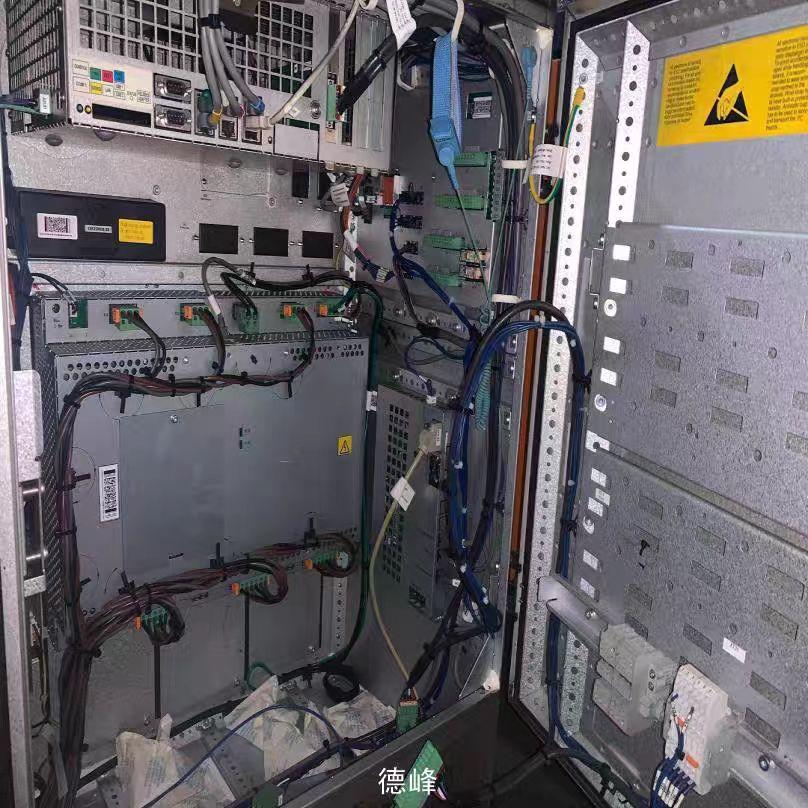

• 分区隔离：将强干扰源（变频器、焊机、大功率驱动）与敏感设备（PLC、通讯模块、传感器）进行物理分区。在车间布局阶段就应考虑干扰源与被干扰对象的空间关系，而非事后靠加装滤波器补救。
• 线束分类与布线：通讯电缆与动力电缆分线槽走线，间距至少30cm；若无法分槽，中间加金属隔板隔离。通讯电缆应避免与动力电缆长距离平行布线，交叉处采用90°垂直走线，以最小化耦合面积。
• 走线路径规划：在平面布局时同步规划线缆路径，尽量避免通讯线缆穿越变频柜、焊机变压器等强干扰源附近区域。若无法绕行，则应预留金属穿管或屏蔽桥架。

4.2 屏蔽电缆的正确处理规范

这是预防“猪尾巴效应”的核心，也是现场最容易落实、效果最直接的措施。

• 首选360°环形搭接：在电缆进入控制柜或设备时，使用专用的EMC电缆接头（如PG接头、金属电缆夹），将屏蔽层完整地、360度地与设备壳体（接地金属板）接触。这确保了屏蔽层与地之间的接触阻抗最小化，为干扰电流提供最低阻抗泄放通道。
• 标准DP/Profinet接头操作：严格按照规范，将电缆剥开后，将屏蔽层压在插头的金属部分，利用插头与设备DP口的金属外壳连接实现接地。应避免将屏蔽层单独拧出接端子。注意选用金属壳体连接器，避免塑料壳体切断屏蔽连续性。
• 屏蔽层应“短而直接”：如果必须采用非360°连接（如某些传感器接口的局限），应严格控制“猪尾巴”长度不超过3mm。这一要求应在作业指导书中予以明确，并纳入线束检验标准。

4.3 接地系统设计

• 高频多点接地：PROFIBUS等通讯总线电缆屏蔽层应采用多点接地策略，即所有站点均将屏蔽层接地，缩短干扰泄放路径。多点接地在高频场景下的优势在于，每个接地点的引线电感被并联分流，整体接地阻抗远低于单点接地方案。
• 等电势连接：产线设备分布较广时，需用等势线（铜6mm²或铝16mm²）连接各设备地，防止接地点间电势差产生地环路电流，干扰通讯。等势连接可以有效消除地电位差带来的共模干扰源。
• 独立纯净接地：对精密设备，可设置独立接地系统，接地电阻小于0.5Ω，排除其他设备漏电和杂散电流干扰。此类接地系统应与建筑防雷接地、动力设备接地分开敷设，避免共用接地极。

五、现场解决与整改实操

当产线已出现偶发通讯故障、信号漂移等问题时，盲目更换备件往往劳而无功。按以下步骤系统排查，可以快速锁定问题根源并完成整改：

步骤	动作	关键要点
第一步	目视检查	重点检查所有通讯电缆、传感器线缆的屏蔽层处理方式。一旦发现“拧成一股的小辫子”，即为重大嫌疑点。可用放大镜辅助观察屏蔽层与接地端子之间是否存在绝缘漆或氧化层。
第二步	整改示范	将“猪尾巴”接法改为360°压接。使用金属电缆夹或EMC接头将屏蔽层与机壳大面积搭接。整改一处后先观察效果，确认有效后再推广应用至全线。
第三步	端口防护优化	在信号端口增加滤波电容，调整滤波器件的接地点，并确保端口处屏蔽层靠近连接器进行导电搭接。滤波电容应选择低等效串联电感（ESL）的高频陶瓷电容，并就近安装于连接器引脚处。

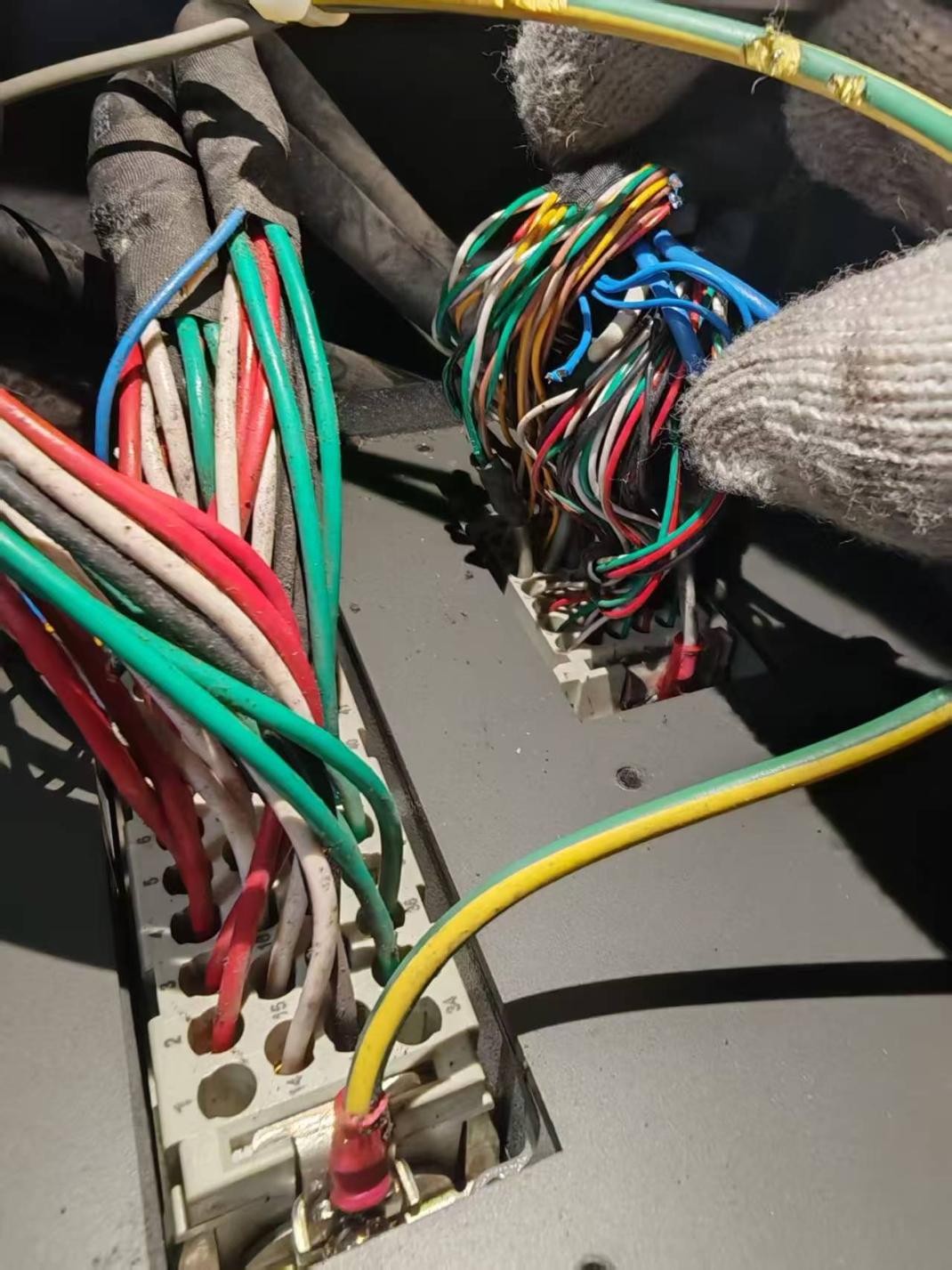

第四步	线束梳理	检查并优化线束路径：剪除过长电缆，避免形成环形（磁力线穿环会产生感应电流）；确保通讯电缆贴近大面积接地金属板走线。环形线束在大电流冲击下会感应出显著电压，剪除多余线长是最简单有效的措施。

六、总结

汽车生产线干扰是一个系统性问题，而“猪尾巴效应”是其中最关键的细节短板。解决之道在于贯穿设计、安装、维护全流程的EMC规范管理。一个看似微不足道的“猪尾巴”，在复杂的电磁环境中会被放大为通讯中断、停机停线的重大事故。核心原则可概括为：

• 屏蔽层处理：360°搭接，杜绝“猪尾巴”。这是每一次接线、每一次维修中都必须坚守的铁律。
• 线束布线：强弱分离，垂直交叉，贴近地平面。布线规范是从空间上切断耦合路径的基础保障。
• 接地系统：高频多点接地，等电势连接，短而直接的泄放路径。完善的接地网络是屏蔽效能的最终依托。

将“猪尾巴效应”从认知落实到操作规范，才能从根本上提升汽车产线在复杂电磁环境下的运行可靠性与生产稳定性。这不仅仅是电气工程师的职责，更需要从管理层推动，将EMC规范纳入标准作业流程、新员工培训体系和日常点检清单。唯有将细节管控落实到每一根线缆、每一个接头，方能构筑起坚不可摧的电磁免疫防线，为汽车制造的高效有序运行保驾护航。
